การทดสอบแรงลมสำหรับการติดตั้งพลังงานแสงอาทิตย์บนหลังคาแหลมในภูมิภาคไต้ฝุ่น

การทดสอบแรงลมสำหรับการติดตั้งพลังงานแสงอาทิตย์บนหลังคาแหลมในภูมิภาคไต้ฝุ่น

คู่มือวิศวกรรมปี 2026 สำหรับการตรวจสอบโหลดลมสำหรับการติดตั้งพลังงานแสงอาทิตย์บนหลังคาแหลมในภูมิภาคไต้ฝุ่น

การทดสอบแรงลมหลักสำหรับการติดตั้งพลังงานแสงอาทิตย์บนหลังคาแหลมในเขตพายุไต้ฝุ่น เรียนรู้การตรวจสอบความถูกต้องตามหลักอากาศพลศาสตร์ ข้อมูลจำเพาะของสลักเกลียว และการป้องกัน LCOE

1. บทนำ: การลดความเสี่ยงความล้มเหลวของโครงสร้างในการปรับใช้พลังงานแสงอาทิตย์ที่มีลมแรงสูง

ผู้รับเหมา EPC ทั่วโลกที่ปรับใช้แผงเซลล์แสงอาทิตย์ในพื้นที่ชายฝั่งทะเลที่เสี่ยงต่อพายุไต้ฝุ่น เผชิญกับความท้าทายทางวิศวกรรมที่สำคัญ ชั้นวางบนหลังคาแบบมาตรฐานมักจะล้มเหลวเมื่อต้องเผชิญกับแรงยกเฉพาะจุดที่รุนแรงและโซนแรงดันลบที่เกิดจากลมปั่นป่วนความเร็วสูง การเคลื่อนตัวของโครงสร้าง ความล้าของแรงเฉือนของตัวยึด และการโก่งของราง ไม่เพียงแต่ทำให้เกิดการสูญเสียโมดูลที่ร้ายแรงเท่านั้น แต่ยังทำให้เกิดความรับผิดอย่างรุนแรงและการหยุดทำงานของระบบเป็นเวลานานอีกด้วย

คู่มือทางเทคนิคนี้ให้รายละเอียดเกี่ยวกับวิธีการตรวจสอบเชิงประจักษ์ หลักการเพิ่มประสิทธิภาพตามหลักอากาศพลศาสตร์ และข้อกำหนดทางกลที่จำเป็นในการติดตั้งแผงโซลาร์เซลล์บนหลังคาแหลมต่อสภาวะพายุไต้ฝุ่นระดับ 5 ที่คงอยู่ ด้วยการใช้การออกแบบโปรไฟล์ที่ผ่านการทดสอบในอุโมงค์ลมและการเสริมโครงสร้างที่เข้มงวด ทีมวิศวกรสามารถปกป้องความสมบูรณ์ของระบบสมดุล (BOS) ในขณะเดียวกันก็ปกป้องผลตอบแทนของโครงการในระยะยาว

2. การวิเคราะห์ทางเทคนิคและกลไกหลัก

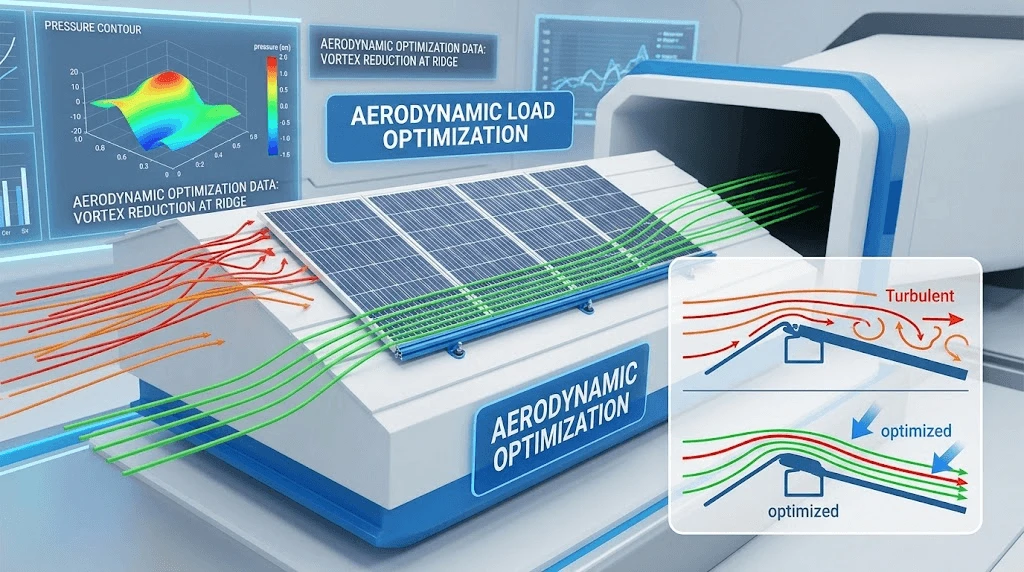

การเพิ่มประสิทธิภาพโหลดตามหลักอากาศพลศาสตร์

หลังคาแหลมทำหน้าที่เป็นทางลาดตามหลักอากาศพลศาสตร์ เร่งความเร็วลมข้ามสันเขา และสร้างโซนดูดสูงตามชายคาหลังคาและมุม ข้อสันนิษฐานเกี่ยวกับแผ่นเรียบมาตรฐานไม่เพียงพอสำหรับการสร้างแบบจำลองโครงสร้างเชิงพาณิชย์ อุปกรณ์ยึดหลังคาแหลมประสิทธิภาพสูงใช้รูปทรงแบบ low-profile และมุมเอียงที่ได้รับการปรับปรุง (โดยทั่วไปจะจับคู่หรือควบคุมไว้ใกล้กับระยะห่างของหลังคา) เพื่อลดฟองอากาศที่แยกจากกันและการไหลของกระแสน้ำวน การสร้างแบบจำลอง Computational Fluid Dynamics (CFD) รวมกับการทดสอบอุโมงค์ลมชั้นขอบเขตช่วยให้มั่นใจได้ว่าค่าสัมประสิทธิ์ความดัน (Cp) จะลดลงให้เหลือน้อยที่สุดในทุกโซนหลังคา ช่วยลดการสั่นไหวของการสั่นบนพื้นผิวโมดูล

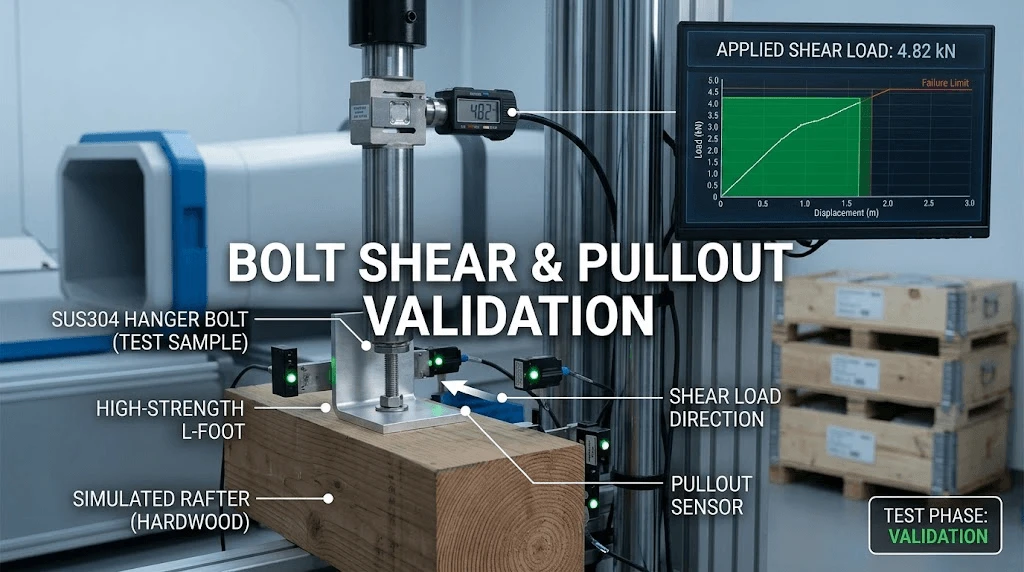

ความต้านทานแรงเฉือนของสลักเกลียวและเส้นทางโหลดโครงสร้าง

ทางเดินโหลดทางกลจะถ่ายเทแรงยกและแรงลากที่เกิดจากลมโดยตรงจากเฟรมโมดูล PV ผ่านทางแคลมป์กลาง/ปลาย รางยึด สลักเกลียวแขวนหรือตะขอหลังคา และเข้าไปในไม้หลักหรือจันทันคอนกรีต เพื่อป้องกันการดึงตัวยึดและความล้มเหลวของแรงเฉือนภายใต้การโหลดแบบวน:

ข้อมูลจำเพาะของวัสดุสปริง:ตัวยึดจะต้องประดิษฐ์จากเหล็กสเตนเลสโครงสร้าง 304 หรือ 316 ซึ่งทนทานต่อแรงเฉือนสูงโดยไม่แตกหักง่าย

การสอบเทียบแรงบิด:แคลมป์ต้องใช้แรงบิดที่ปรับเทียบแล้ว (โดยทั่วไปคือ 14–16 Nm สำหรับฮาร์ดแวร์สเตนเลส M8) เพื่อรักษาแรงกดในการจับยึดที่สม่ำเสมอโดยไม่ทำให้เฟรมโมดูลอะลูมิเนียมบดทับ

การปิดผนึกการเจาะ:สำหรับการติดตั้งแบบเจาะทะลุ ปลอกหุ้มแบบกระพริบ EPDM หรือซีลการบีบอัดที่เป็นกรรมสิทธิ์จะช่วยป้องกันน้ำเข้าในขณะที่กระจายน้ำหนักจุดอย่างเท่าเทียมกันทั่วทั้งส่วนประกอบของเฟรมโครงสร้าง

3. มาตรฐานอุตสาหกรรมและผลกระทบจาก ROI

พารามิเตอร์การปฏิบัติตามโครงสร้าง

ผลกระทบ ROI และการลด LCOE

ความล้มเหลวของโครงสร้างในระหว่างเหตุการณ์สภาพอากาศเลวร้ายจำเป็นต้องเปลี่ยนชิ้นส่วนที่มีราคาแพง เบี้ยประกันภัยพุ่งสูงขึ้น และไฟฟ้าดับเป็นเวลานาน การติดตั้งอุปกรณ์ยึดหลังคาแหลมที่ได้รับการทดสอบอย่างเข้มงวดซึ่งได้รับการทดสอบอย่างเข้มงวดช่วยลดค่าใช้จ่ายในการฟื้นฟูโครงสร้างตลอดวงจรการดำเนินงานมาตรฐาน 25 ปี การรักษาความแข็งแกร่งทางกลช่วยปกป้องการรับประกันพลังงานเชิงเส้นโดยตรงโดยการป้องกันรอยแตกขนาดเล็กในเวเฟอร์ซิลิคอนที่เกิดจากการบิดตัวของเฟรมในระหว่างเหตุการณ์ลมแรง ทำให้มั่นใจถึงประสิทธิภาพต้นทุนพลังงาน (LCOE) ที่ปรับระดับได้อย่างเหมาะสมที่สุด

4. การรวมระบบและความเข้ากันได้

ประสิทธิภาพโหลดลมที่เชื่อถือได้จำเป็นต้องมีการซิงโครไนซ์ฮาร์ดแวร์ที่เข้มงวดทั่วทั้งห่วงโซ่สินทรัพย์พลังงานแสงอาทิตย์ สถาปัตยกรรมการติดตั้งของอุตสาหกรรม Hemao ผสานรวมอย่างลงตัวกับแผงกรอบมาตรฐานเชิงพาณิชย์และตู้เก็บพลังงาน โดยใช้รางอเนกประสงค์ที่รองรับความหนาของโมดูลที่แตกต่างกัน (30 มม. ถึง 40 มม.)

ด้วยการจับคู่รางหลังคาที่มีระยะลมแรงสูงกับขายึดคอมโพสิตน้ำหนักเบาและตัวเชื่อมกราวด์ในตัว เจ้าหน้าที่ติดตั้งจึงรักษาเส้นทางการเชื่อมไฟฟ้าได้อย่างต่อเนื่องโดยไม่ต้องใช้จัมเปอร์ต่อกราวด์ทองแดงแยกกัน อินเทอร์เฟซแบบโมดูลาร์ที่ได้มาตรฐานนี้ช่วยลดชั่วโมงการทำงานในการติดตั้งลง 18% ในขณะที่รับประกันว่าการกระจายโหลดทางกลยังคงสม่ำเสมอทั้งบนหลังคาตะเข็บโลหะและการกำหนดค่ากระเบื้องและระแนง

5. การควบคุมคุณภาพและการปฏิบัติตามข้อกำหนดทั่วโลก

การควบคุมคุณภาพโรงงานอย่างเข้มงวดเป็นสิ่งจำเป็นก่อนที่ฮาร์ดแวร์โครงสร้างจะไปถึงไซต์งานชายฝั่ง Hemao Industry บังคับใช้ระเบียบการประกันคุณภาพหลายระดับ:

สเปกโตรมิเตอร์วัตถุดิบ:การตรวจสอบองค์ประกอบองค์ประกอบของการอัดขึ้นรูป AL6005-T5 เพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดด้านแรงดึงและความแข็งแรงของผลผลิต

การทดสอบความหนาของขั้วบวกออกไซด์:รับประกันความหนาของชั้นออกไซด์มากกว่าหรือเท่ากับ 15um สำหรับความต้านทานการกัดกร่อนของสเปรย์เกลือในสภาพแวดล้อมทางทะเลและชายฝั่ง

การทดสอบโหลดทางกล:การทดสอบโหลดเซลล์แบบทำลายและไม่ทำลายกับตัวอย่างแคลมป์รางที่ประกอบแล้วเพื่อตรวจสอบค่าความต้านทานแรงดึงสูงสุด

การรับรองระดับโลก:เอกสารการปฏิบัติตามข้อกำหนดฉบับเต็มสอดคล้องกับมาตรฐาน TUV Rheinland, ISO 9001 และ AS/NZS 1170.2

6. คำถามที่พบบ่อย

ระบบติดตั้งหลังคาแหลมจะรักษาความสมบูรณ์ของโครงสร้างภายใต้สภาวะไต้ฝุ่นที่มีความเค็มสูงได้อย่างไร

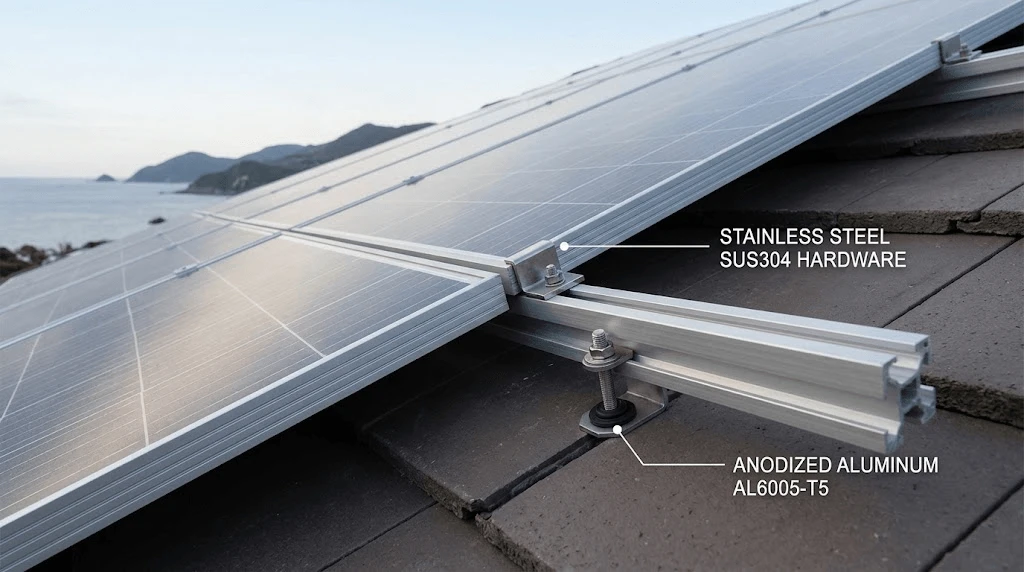

ระบบผสมผสานอะลูมิเนียม AL6005-T5 เกรดมารีนเข้ากับฮาร์ดแวร์สเตนเลส SUS304 ที่ผ่านการเคลือบเพื่อป้องกันการกัดกร่อนของกัลวานิก การเคลือบอโนไดซ์เชิงป้องกันจะปิดผนึกพื้นผิวโลหะจากการแทรกซึมของสเปรย์เกลือ ทำให้มั่นใจได้ว่าความสมบูรณ์ของโครงสร้างจะยังคงไม่ลดลง แม้ว่าจะต้องเผชิญกับความชื้นชายฝั่งและฝนที่พัดด้วยลมความเร็วสูงเป็นเวลานานก็ตาม

ระเบียบปฏิบัติด้านการบรรจุและลอจิสติกส์ใดบ้างที่ใช้สำหรับการขนส่งรางยึดสำหรับงานหนักระหว่างประเทศจำนวนมาก

การจัดส่งจำนวนมากจะถูกจัดเป็นลังไม้เสริมความแข็งแรงหรือมัดรวมบนพาเลทแถบเหล็ก โดยแยกจากกันด้วยแผ่นโฟมที่ไม่ขัดถู รางถูกวางซ้อนกันอย่างแน่นหนาเพื่อลดการเคลื่อนตัวของการขนส่ง และตัวยึดทั้งหมดจะถูกจัดเรียงล่วงหน้าลงในถุงกันน้ำที่มีป้ายกำกับ เพื่อเร่งการจัดเตรียมในสถานที่และป้องกันการสูญเสียส่วนประกอบระหว่างการจัดการพอร์ต

อะไรคือขอบเขตทางเทคนิคและระยะเวลารอคอยสำหรับโซลูชันการติดตั้งที่ออกแบบทางวิศวกรรมสำหรับการรับน้ำหนักลมของ OEM/ODM?

Custom engineering for non-standard roof pitches or extreme wind zones (>70 ม./วินาที) รวมถึงการวิเคราะห์ CFD โดยเฉพาะและการสร้างต้นแบบตัวอย่าง รายงานการจำลองโครงสร้างเริ่มต้นจะถูกจัดส่งภายใน 5 วันทำการ โดยมีการลงนามการผลิตและเครื่องมือทั้งหมดแล้วเสร็จภายในกรอบเวลา 3 ถึง 4 สัปดาห์ ขึ้นอยู่กับขนาดของโครงการ

7. คำกระตุ้นการตัดสินใจ

ติดต่อทีมวิศวกรของเราเพื่อขอเค้าโครงระบบ PV ขนาด 5kW ที่กำหนดเองและใบเสนอราคา BOM โดยละเอียดภายใน 48 ชั่วโมง
